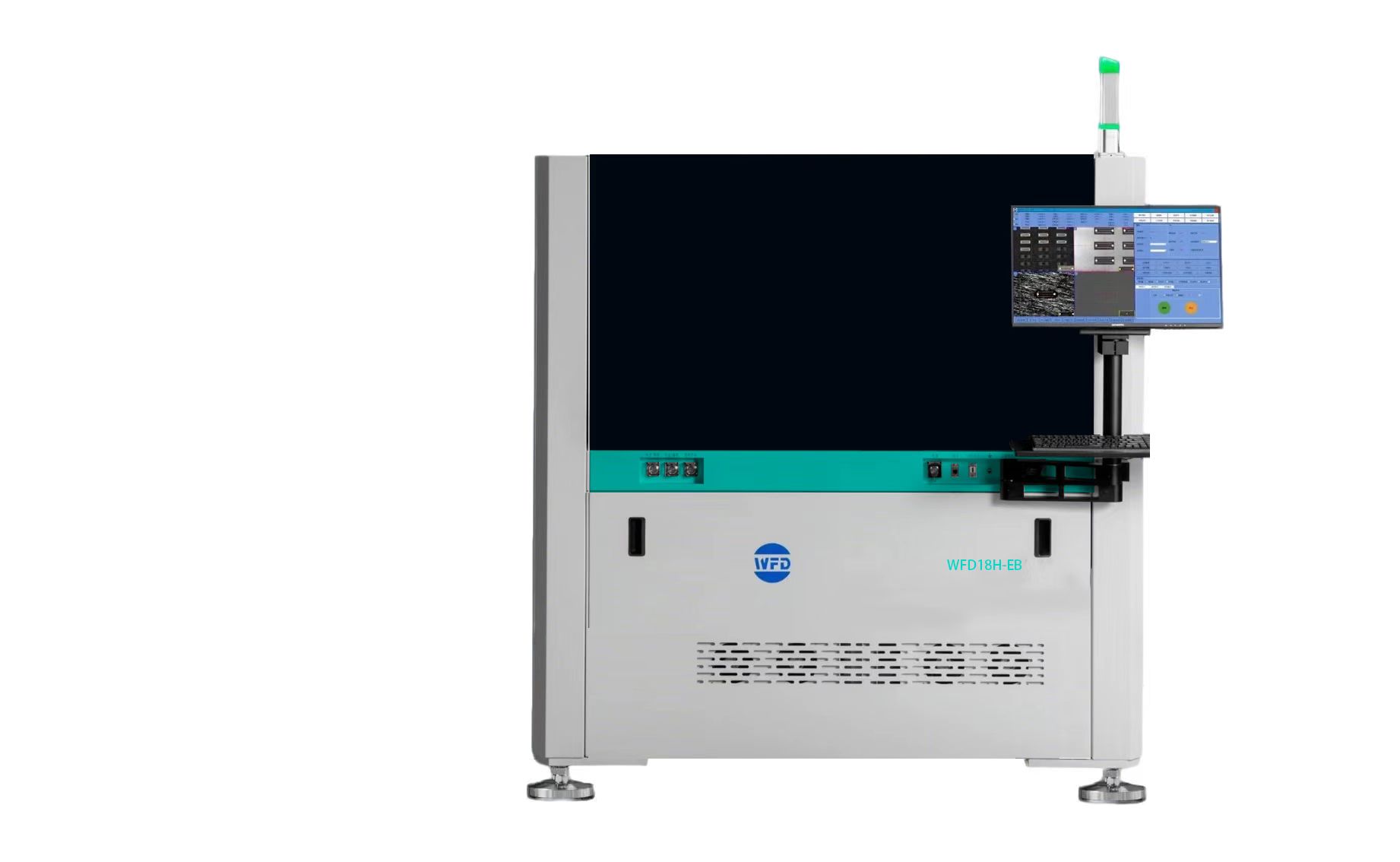

WFD18H-EB高精度共晶機
產品特點
精準貼裝： ±3μm 的位置精度；±0.3 ° 的角度精度；
精準控溫： 共晶臺最高溫度可達450℃，快速升溫50-80℃/S，實時監控，動態補償，不過沖；
精準力控： 音圈扭力環程控邦定壓力 、確保力控精準穩定， 力控范圍20-300g；
產品介紹
規格參數
產品優勢：
●精準貼裝： ±3μm 的位置精度；±0.3 ° 的角度精度；
●精準控溫： 共晶臺最高溫度可達450℃，快速升溫50-80℃/S，實時監控，動態補償，不過沖；
●精準力控： 音圈扭力環程控邦定壓力 、確保力控精準穩定， 力控范圍20-300g；
●高柔性： 多吸嘴切換 ，處理多種不同尺寸芯片；
●支持6寸晶圓環， 支持華夫盒、gelpak等芯片來料；
●標配蘸膠系統， 蘸膠針具備加熱功能， 可選配針筒點膠模塊；
●數字式漏晶檢測， 報警或自動重新拾取芯片功能； Postbond取放精度檢測統計；
●承繼Mini LED固晶機臺軟件的易用性 ，編程/轉線簡單快捷。
應用領域：
適用于COC/COS、 BOX等共晶應用。
| 項目 | WFD18H-EB | ||
| 貼裝工藝 | 共晶 | ||
| 機器性能 | XY位置精度 | ±3μm | |
| 角度精度 | ±0. 3° | ||
| 產能 | ＜10S (不含溫度曲線） | ||
| 芯片處理能力 | 芯片來料 | 6寸晶圓環(最多6個)，4寸或2寸華夫盒/凝膠盒 ，客制托盤 | |
| 芯片大小 | 長 x 寬 x 厚(0.2mm ~2. 5mm)x (0.2mm ~2. 5mm)x (0.075mm ~ 1mm）其他范圍可定制 | ||
| 基板處理能力 | 基板尺寸 | 長x寬 x 厚(50mm ~ 100mm)x ( 50mm ~200mm)x (0.7mm ~ 1.6mm）其他范圍可定 | |
| 邦頭系統 | 邦定力度 | 20-300g±5g | |
| 共晶系統 | 加熱方式 | 脈沖加熱 ，氮?dú)夥諊Ｗo(hù) | |
| 溫度范圍 | 常溫-450℃ | ||
| 升溫速率 | 50-80℃/S | ||
| 相機 | 分辨率 | 4096 X 3036像素 | |
| 識別精度 | 0.9μm | ||
| 機器尺寸和重量 | 尺寸 | 1340x 1340 x 1730 mm （不含顯示器 、 三色燈及FFU） | |
| 重量 | ≈2200 Kg | ||
