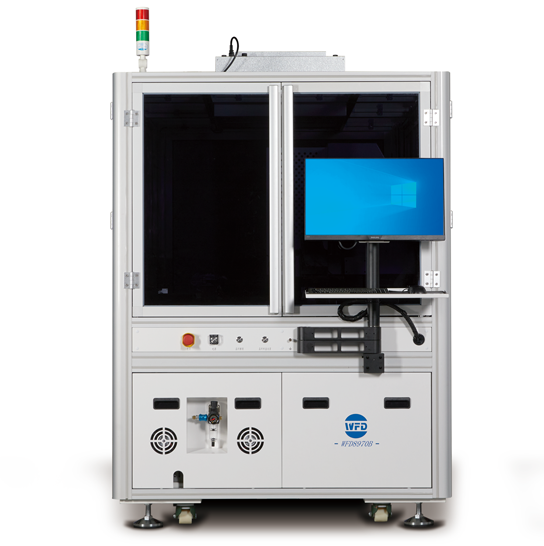

Mini LED固晶機設備 WFD8970B
產品特點
固晶精度（XY） ：±15um
固晶角度精度：≤±1°
產能（UPH）：80K/H
良率：≥99.999%
固晶角度精度：≤±1°
產能（UPH）：80K/H
良率：≥99.999%
產品介紹
規格參數
-
單臺設備可完成單色混打或 RGB 三色固晶；
-
固晶邦頭采用高速高響應的伺服電機驅動及音圈電機上、下結構；
-
采用底部飛拍視覺，擺臂結構可 360°旋轉，可對芯片的角度精準修正；
-
采用高速、高精度的取晶及固晶平臺；
-
具備真空漏吸晶檢測功能；
-
可識別晶片的 R、G、B 極性；
-
具備 XY 自動修正功能，精準切換位置；
-
上、下料可兼容單機及聯線生產；
-
軟件界面友好，控制系統穩定、高度集成化及智能化。
-
| 設備性能 | 設備參數 | |
| 設備產能 | 開PR、底部飛拍及固后檢測 :75K/H ; 混打6次、開PR、底部飛拍及固后檢測：70K/H;（取決于固晶材料） |
|
| 設備精度 | 固晶后芯片位置精度XY | ±15μm |
| 固晶后芯片角度精度θ | ＜±1° | |
| 設備兼容產品尺寸 | 長度（L）尺寸 | Max 260mm（接受定制） |
| 寬度（W）尺寸 | Max 220mm | |
| 晶環尺寸 | 6 inch | |
| 芯片面積尺寸Max | 4.7 inch | |
| 取晶、固晶平臺讀數頭分辨率 | 0.5μm | |
| 兼容芯片大小 | 2mil×4mil-40mil×40mil(0.050mm*0.100mm-1mm*1mm) | |
| 邦頭擺臂取晶壓力 | 可調30g—250g | |
| 擺臂吸嘴旋轉 | ±180°任意角度固晶 | |
| 圖像識別系統 | 分辨率 | 720×540像素 |
| 灰階度 | 256灰階度 | |
| 圖像識別精準度 | ±2.5μm @50mil | |
| 設備外形參數 | 尺寸（不含顯示器及三色燈＆FFU） | 1340mm（L）x2060mm（W）x1800（H）mm |
| 軌道高度（距離地面） | 900mm±30mm | |
| 重量 | 1700Kg | |
| 設備電氣參數 | 電壓/頻率 | 220V/50Hz |
| 額定功率 | 2.85KW | |
| 使用壓縮空氣 | 0.5Mpa（Min） | |
| 耗氣量 | 20L/Min | |
